車載ネットワークの課題を解決する「イグニッション端子」

Peplinkルーターの一部モデルには、「イグニッション端子」が搭載されていることをご存知でしょうか？

移動中も安定したネットワークが必要とされる中、「うっかり電源管理の手間で通信トラブルが…」というケースも少なくありません。この端子は、車載や移動体でのネットワーク運用において非常に有用な機能で、エンジンのON/OFFに連動してルーターの電源を自動で制御することが可能です。

オフィスや現場に限らず、Peplinkは「車の中」でも本領を発揮します。

車載ネット運用の“あるある課題”

キッチンカー、災害対策車両、キャンピングカーなど、ネット環境が求められる車両は年々増加しています。

とはいえ、こんな課題も…。

  • 毎回ルーターの電源を手動で入れるのが面倒
  • 切り忘れてバッテリーが上がった
  • 起動を忘れて現地で通信できずトラブルに

ネットワークを使う以前に「電源の管理」が運用負担になることも少なくありません。

イグニッション端子とは？

イグニッション端子とは、車のアクセサリー電源（ACC）やイグニッション電源（IGN）と連携し、エンジンの状態に応じてルーターの起動・停止を自動化するための専用端子です。

動作イメージ：

  • エンジンON → ルーターが自動で起動
  • エンジンOFF → 遅延設定後に自動でシャットダウン

この「イグニッションセンス機能」により、誰でも同じ操作感で使える車載ネット環境を構築できます。

こんなシーンで活躍！

シーンイグニッション連動の利点
出発時エンジンと同時にVPNやWi-Fiが立ち上がる
駐車時自動でシャットダウン、電源切り忘れ防止
イベント対応通信準備も“鍵を回すだけ”で完了
複数人運用ドライバーが代わっても安心運用

導入事例：災害対応車両での活用

ある自治体では、災害巡回車にPeplink MAX Transitシリーズを導入。

  • エンジンON → 自動起動＆VPN接続
  • エンジンOFF → 60秒後に自動停止（ログ送信完了後）

「現場に着いた時点でもうネットがつながっている。

操作ミスが無くなり、運用の安心感が増しました。」

と、現場担当者から高評価を得ています。

導入のメリットまとめ

課題解決内容
電源管理の手間起動・停止を自動化
バッテリー上がり自動停止＋遅延設定で回避
操作ミスや忘れ鍵ONだけでネット運用が完了
通信の確実性エンジン連動で立ち上がりミスゼロ

このように様々な手間やミスが無くなり、ルーターの可用性が高まります。

イグニッション端子対応モデルについて

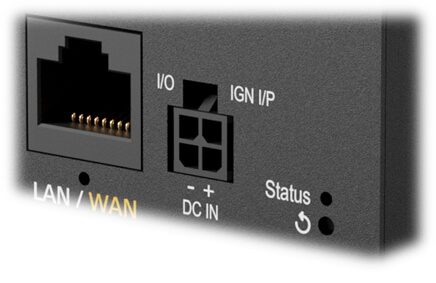

Peplinkの下記モデルは、Molex 4ピン端子を標準搭載しており、イグニッション接続が可能です。

オプションの専用ケーブル（ACW-634）を使用することで、すぐに車両電源との連動設定が可能です。

技術仕様（技術者向け）

Molex Micro-Fit 3.0（4ピン）仕様

項目内容
コネクタ種類Molex Micro-Fit 3.0（4Pin）
ピン構成赤：DC IN+、黒：DC IN-
オレンジ：Ignition I/P、茶：I/O(GPIO)
ピッチ3.00 mm

GPIO / イグニッション仕様

項目内容
IGN入力閾値HIGH：≧2.2V、LOW：≦0.7V（9〜30V対応）
出力方式オープンドレイン（要外部プルアップ）
シンク能力最大200mA（耐性250mA）
起動時状態通常：前回設定復帰、リセット時：LOW

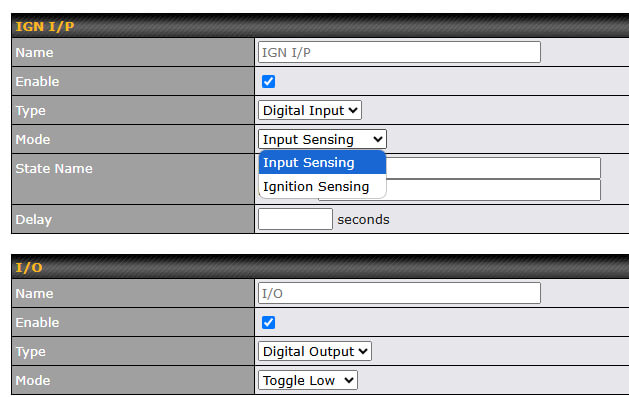

Web UIからの設定（Peplink WebAdmin）

機能設定内容
Ignition SensingON/OFF、遅延時間の設定
Input SensingGPIO変化に対する動作の設定
Digital Input/OutputGPIO端子のインプット、アウトプット設定

導入をご検討の方へ

イグニッション連動の設定は、ケーブル接続とWeb UIからの簡単な設定で完了します。

CASOでは、導入相談から設定サポートまで対応可能です。

お問い合わせはこちら
Peplink製品一覧を見る

関連リンク

Peplink公式マニュアル：Ignition Sensing（英語）
Peplink GPIOガイド（英語/PDF）
